電卓技術教科書
●電卓への好奇心
私は昔から、電卓というものが気になってしょうがない。中身がどうなっているのか。どういう
回路になっているのか。なぜ計算できるのか。
しかし私が小学生の頃、すでに電卓はＬＳＩ化されており、フタをあけてみてもブラックボックスで
あった。
そのうちに、パソコンに興味が出てきて、ニャロメのおもしろコンピュータ探検という本を読み
ＲＯＭというものを知った。電源を切っても記憶が消えないメモリーのこと。そうか、ＲＯＭに、
あらゆる計算の組み合わせ（１＋１＝２、１＋２＝３、１＋３＝４、・・・）に対する答えが入れて
あるんだと、当時思ったものだ（笑）。
ＲＯＭ、つまり表だが、そこから答え、あるいは中間値を引いてくる方法もあるけど、一般的
には、「計算の＜手順＞が記憶してある」ということになるだろう。
リレー式電卓の記事にも書いたけど、ＲＯＭに記憶させる方法があるはずだと思った。当時、
テレビで見た電卓工場の映像で、ロボットがボタンを操作しているのを見た。そうだ、これが
計算の答えを打ち込んでいるんだと、－－－あとから思えば誤解だったが－－－、人間が
やれば大変だからロボットが１＋１＝２、１＋２＝３、１＋３＝４、・・・と打ち込んで記憶させてい
るんだと思った。
それならばと、手元にある電卓を、１＋１＝３にしてやろうと企てた。しつこく１＋１＝３と操作
した。１００回でも１０００回でもやれば、記憶が焼き付くに違いないと思った。実際には１０００回
もやるほど根性が無かったが、答えが変わらないから、次に、何か隠しコマンドがあるんじゃな
いかと思った。
どれかのボタンを押しながら操作すればいいかもしれないと思った。あるいは複数のボタンを
いっぺんに押すのかも？あるボタンを押しながら電源をＯＮ／ＯＦＦするのかも？とにかく、いろ
いろ試してみた。
結局、１＋１＝２は変わらなかったが、おもしろい発見があった。いくつかのボタンを同時に
押すと、蛍光表示管の数字の形が変わるのである。これはボタンのスキャン信号と表示の
スキャンを同じ信号で行っているため、ボタンの同時押しで信号がショート（という表現が適切
じゃないとは思うが）のような状態になって、信号が回り込むからだ。
むかしは何も知らなかったが、電卓のＬＳＩはマスクといって、回路やプログラムが工場で焼き
込まれているから、あとから書き換える事はできないんだな・・・。
いまでは１００円で買える電卓も、じつはＬＳＩの中にたいへんなカラクリが作り込まれている。
そんな事、ぜんぜん考えないし意識しないけど、１００円で売られるようになるまでは、すごい
道のりがあった。その歴史にも興味をもった。
電子立国日本の自叙伝というＮＨＫの番組では、電卓の開発からマイコンまでの流れが紹介
されていた。カシオのリレー式計算機が実際に動くシーンは、その１０年後に私をリレー式電卓の
製作へと導く感動があった。
番組では、リレーからトランジスタ、ＩＣ、ＬＳＩへの進化、電卓戦争、価格競争、答え一発（笑）、
液晶表示、太陽電池、カード型への歴史を追っていた。とても面白かった。
いろんな思いを、リレー式電卓の記事に書いてしまったのでこれ以上書くこともないが、とにかく
電卓というものが気になってしょうがなかったのだ。
●「電卓技術教科書」
これが今回の話のメインなのだが、どこで知ったのか忘れたけれど、むかし「電卓技術教科書」
という本があったようだ。ラジオ技術社から出版されていた。
むかし（３０年ぐらい前）は、テレビの修理とか、アンプの作り方とか、トランジスタラジオの入門とか、
テレビの回路設計（エーッ！）なんていう本まであったようだ。いまでは、本屋の技術書の棚はすっかり
パソコンの本だらけになってしまっているが・・・私は、むかしの本にたいへん興味がある。なぜなら、
いまではブラックボックスになっているような部分が、細かく書いてあるからだ。
いくつか探し回っている本があるのだが、そのうちのひとつが「電卓技術教科書」だった。時々、
検索をかけてみていたのだが、なかなか、入手に結びつくような結果が得られなかった。
ところが先日、あれこれたどっているうちに、日本の古本屋というページに着いた。ここで、加盟
店の在庫が検索できるようだ。さっそく、電卓技術教科書と入力したら、おおっ、在庫アリ！
しかも基礎編と研究編が揃っていた！！迷わず注文しました。
そうして、今日届いたのがこれです。ちょっとカビくさくなっていました。
う～ん、シブイ！この表紙！！
この題名の書体がいいんだ・・・「ラジオ技術」とか「ラジオの製作」とか、あのロゴと同じじゃない
かな。
本の大きさはＢ６判です。
左が研究編（下巻）、右が基礎編です。基礎編がたぶん「上巻」なんだろうけど、そうは書いていな
い。下巻を出すことは当初、予定していなかったのかな？？わかりません。
・電卓技術教科書（基礎編） ラジオ技術全書 第０２１巻
昭和４７年９月２０日 ３版１刷発行
定価（当時）￥１，３００
著者代表 佐々木正
株式会社 ラジオ技術社
・電卓技術教科書（研究編） ラジオ技術全書 第０２８巻
昭和４８年３月１０日 初版１刷発行
定価（当時）￥１，５００
著者代表 佐々木正
株式会社 ラジオ技術社
「研究編」の途中に、この本の案内チラシのようなものがはさまっていました。それには、このように
書かれていました。
「私達は2x3=などと、気軽にキーを押して電卓に計算させますが、2のキーを押したとき、xのキーを
押したとき、電卓の内部ではどのようなことが起こっているのでしょうか？またこの計算を行なわせる
ために、電卓の中味はどうなっていなければならないでしょうか。
ディジタル技術の粋が結集された１台の電卓を徹底的に分解して、時々刻々の情報の動きを克明に
追った本書は、まさに推理小説を読むような面白さがあります。」 （下線部は傍点）
まさに私が思っているような事が書いてあります。なんとも嬉しい限りです。
では、内容を紹介していきます。著作物なので、完全に読める形で掲載するのは問題があるでしょう
から、縮小画像で勘弁していただき、雰囲気だけでもお伝えできればと思います。

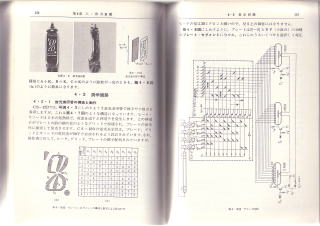

これは表示回路のページで、ユニークな蛍光表示管の写真が載っています。シャープのＣＳ－１２Ｄ
で使われているようですが、ニキシー管でもない、７セグでもない、ユニークな書体です。どちらかと
いうと手書きの数字に近い雰囲気です。９つのセグメントで１桁の数字が構成されています。
その文字は左のページの下に出ていますが、見えますでしょうか。

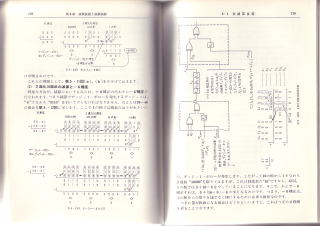

これは２進化１０進法の減算と－６補正のカラクリが書いてあるページです。おそろしいほど細かく
丁寧に解説されています。ここまで気合いの入った本は最近見た事がありません。

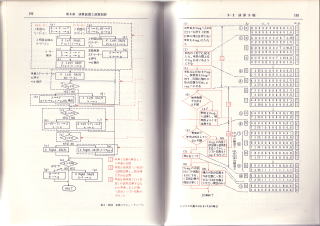

これは乗算のフローチャートで、やはり細かく説明されています。１ステップごとのレジスタの
値の変化が右側のページに書いてあります。こんなに、キレイに丁寧に書いてあるのはスゴイで
す。これを読んでわからなかったら豆腐のカドに頭をぶつけなければならないかもしれません（笑）。
これは折り込みのページの一部（スキャナに入りきれなかった）で、なんと、コンペットＣＳ－１２Ｄ
の全回路図です。製品の回路図をドドーンと公開するなんて、シャープさんは太っ腹です。
回路図といっても、ゲートレベルのブロック図に近いものですが、動作を理解するにはじゅうぶんで
しょう。
裏面には、この回路図で、「電源スイッチをＯＮにしたときに働く回路」と、「Ｎ0番地で×キーを押した
ときの選択ブランチ」が、それぞれ色刷りでわかりやすく描いてあります。
おそれいってしまいました。m(__)m
最後に、この本の目次を示しますが、目次を見ると、この本が、幅広い領域をカバーしているのがわか
ります。論理回路の基礎知識から、信頼性、製造検査、サービスまで書いてあります。まさに当時の
電卓関係者のバイブルと言えるかもしれません。
目次だけでも結構味わいがあります。
たとえば、この本が出版された当時の技術的な状況はどうなっていたのか。コアメモリに関する記述
があります。かと思えば、液晶や電池動作のことも書いてあります。
液晶については、すでに、カラー液晶に関する記述があります（研究編Ｐ．１５６、「分子がらせん構造を
していて電場により光の選択反射あるいは透過を生じ、カラー画像の表示が・・・」とあります）。
私が小学生の頃は、任天堂のゲーム＆ウォッチなど液晶ゲーム機が流行しましたが、一部、「カラー」
だと言っていた機種があったと思います。じつは液晶がカラーではなくて、上にかぶせてあるシートに色が
ついていてカラーに見えるだけでした。インベーダーやブロック崩しの白黒テレビに色セロハンが貼ってあっ
たのと同じです。
研究編の１３４ページには、４相基本回路が載っています。ＮＨＫ「電子立国日本の自叙伝」で、当時の
シャープの方がアメリカのロックウェルにＬＳＩを作ってもらいにいったときの話がありましたが、日本から
持っていった回路図は全部否定されて、あちらでは４相の回路という新しいやり方だった。それがこの
回路なんですね。
これからじっくり読んで、感想などを追記していきたいと思います。
