シリアル通信でHEXファイルをアップロードできる8048トレーニングボード TK-48

2026/09/23マイコン::8048

8048を使ったトレーニングボード。シリアル通信でHEXファイルをボード上のRAM又はEEPROMにアップロードして実行が可能。KiCADで設計PCBWayで白レジスト基板を作成。

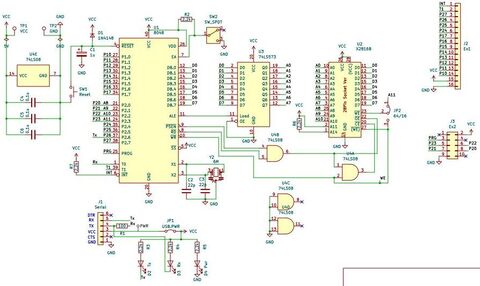

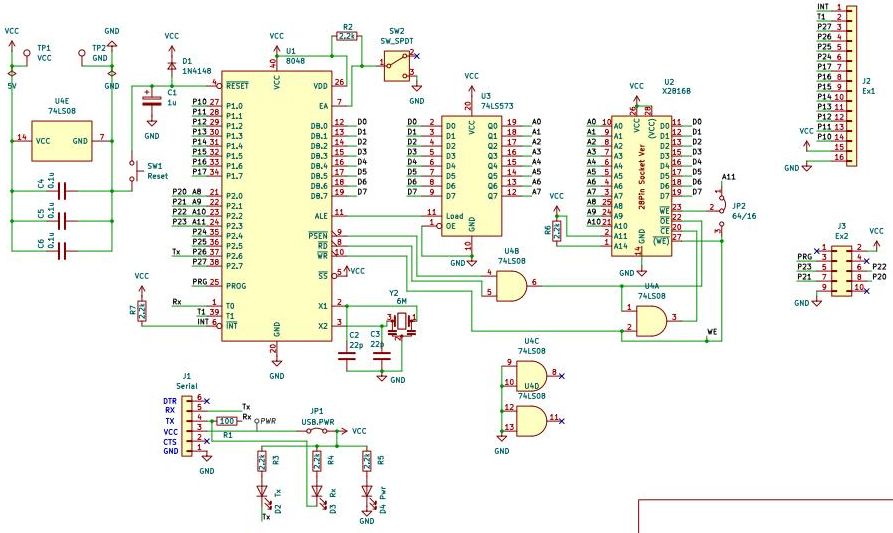

ボード側の説明

Gerber BOM

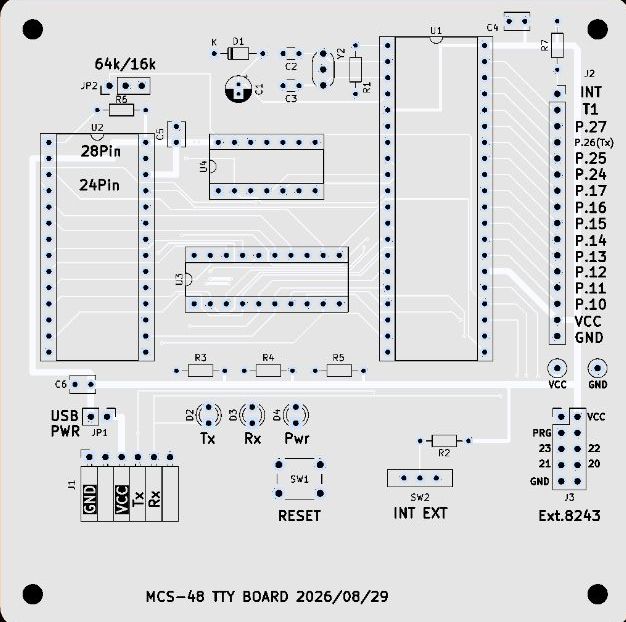

28PinソケットとジャンパーピンJP2の切替で16k/64k/256kのSRAM又はEEPROMを実装可能。ファイルをアップロード後にRESETを押しながらSW2をEXTへ切り替えて外部メモリーで起動させる。

PDF
無論8748にはモニタプログラムを書き込んでおく必要がある。モニタプログラム

動作確認の取れているチップ

TYPE		JP2	TYPE		JP2
HM6116	2kB SRAM	16k	AT28C16	2kB EEPROM	16k
HM6264A	8kB SRAM	64k	X2816B	2kB EEPROM	16k
HM6264B	8kB SRAM	64k	AT28C64	8kB EEPROM	64k
UT6264	8kB SRAM	64k	AT28C64B	8kB EEPROM	64k
TC5565A	8kB SRAM	64k	M28C64C	8kB EEPROM	64k
MB84256	32kB SRAM	64k	uPD28C64	8kB EEPROM	64k
TC55257	32kB SRAM	64k	HM58C256	32kB EEPROM	64k

PC側の説明

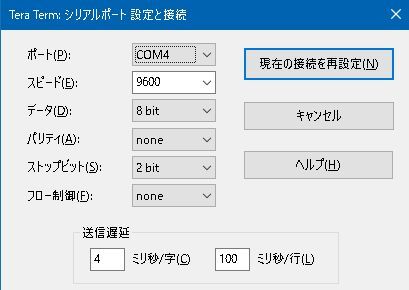

ソフトウェアでシリアル通信を行うためTeraTermを使って1文字毎にDELEYを入れる必要がある。100mSはEEPROMへの書込みに必要な時間。

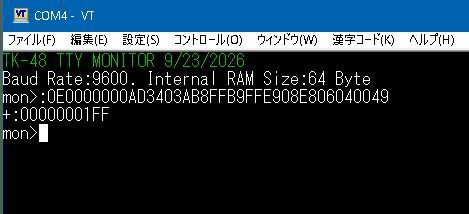

サンプルプログラムのHEXファイルをTeraTerm上でペーストするだけで、外部SRAM/EEPROMにファイルが書き込まれる。

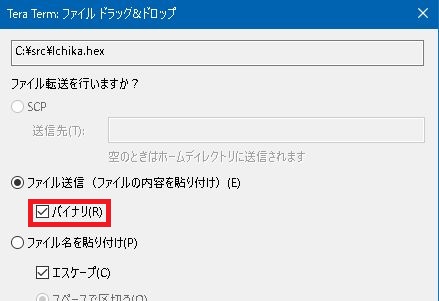

又はHEXファイルをTeraTermの画面にドラックしてファイル転送機能が使える。但しモニターコマンドでローカルエコーをOFFにしないと通信中に取りこぼしが発生する。バイナリ転送モードの事。

p ローカルECHOをON/OFFする(トグル動作) HEXファイルのアップロード時にOFFにすると取りこぼしが無い
r 内蔵RAM $00-$FFを16進ダンプ表示
f 内蔵RAM $02-$3Fに0を埋める
d 外部メモリ $0000-$07FFを16進ダンプ表示
c 外部メモリ $07F0-$07FFの値を+1して上書きする。EEPROMの動作テストを実施する
1 ポート1の値を表示する。値をセットする場合は1 xxとする(xxは16進)
2 ポート2の値を表示する。値をセットする場合は2 xxとする(xxは16進)

サンプルプログラムとコンパイル

lchika.asm

; LCHIKA.ASM
TX_BIT  EQU     1<<6    ;Port.26(TX Port)
        cpu     8048
        org     0

start:  in      a,P2
        xrl     a,#(TX_BIT)
        outl    P2,a
        mov     R0,#255
$$loop  mov     R1,#255
        djnz    R1,$
        djnz    R0,$$loop
        jmp     start

コンパイル方法 12

asl -L lchika.asm
p2hex lchika

留意事項

コンパイラは何でも良いがHEXファイルは1行が16Byte分(43文字)以下でなければならない
改行コードはCR($0D)が必要。HEXファイルも同様

シリアル通信でHEXファイルをアップロードできる8048トレーニングボード TK-48

ボード側の説明

動作確認の取れているチップ

PC側の説明

モニターコマンド

サンプルプログラムとコンパイル

lchika.asm

コンパイル方法 12

留意事項

アプリケーション

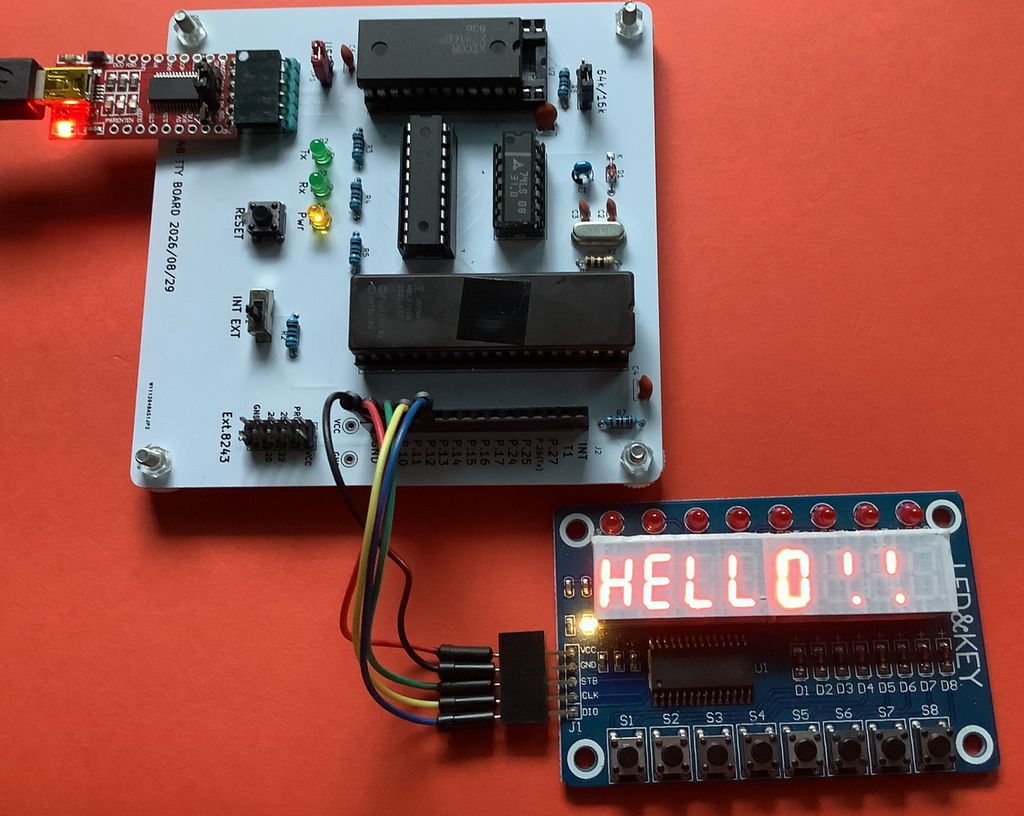

TM1638 LED&SW ボード
