アナログテスター YX-361TRの類似品 CUSTOM CX-07 使用レビュー

2024/06/29(土)アナログテスター YX-361TRの類似品 CUSTOM CX-07 使用レビュー

±DCVゼロセンターメータ機能の付いたアナログテスターに前々から興味があってホームセンターでCUSTOMのCX-07という安価*1なテスターを知ったので購入してみた。SANWA SH-88TRにこの機能が付いていて容量測定も出来る高機能テスターだったが今は廃番になっている。現行品ではSANWA YX-361TRがある。永らくHIOKIの3007テスター*2を使っていたハズだが見当たらない。何故かHIOKIの3021テスターが手元にあるがこれは僕のではない。テスターはHIOKI派だったのでSANWAは見送って安物に手を出してみたけれど・・。

SANWA YX-361TRのコピー品 DER-EEのDE-961TRnに酷似

秋月でも取り扱っているTAIWAN DER-EEのDE-961TRn*3というのがありこれは見るからにSANWAのYX-361TRと機能やレンジが酷似している。SANWAのコピー品だろう。しかしこのDE-961TRnはOUTPUT端子が省略されている。つまりこのテスターはDER-EEのDE-961TRnにOUTPUT端子を足し、メーターを安価なピボット式に変更したOEM専用品ではないかと。事実製品の作りもそして見ずらいレンジ切替パネルの印字の質感(青色と赤色の文字が本当に見づらい)がそっくりなのである。代表的な機能の違いを比べると以下になる。

	CX-07	DE-961TRn	YX-361TR
メータ構造	ピボット	トートバンド	トートバンド
OUTPUT端子	あり	なし	あり
ゼロセンター機能	あり	あり	あり
DC-V	0.1/0.5/2.5/10/50/250/1000V（20kΩ/V)
NULL	±5/25V（40kΩ/V)
AC-V	10/50/250/1000V（9kΩ/V)		2.5Vレンジあり
DC-A	50μ/2.5m/25m/0.25A
DC 10A	あり	あり	なし
抵抗	2k/20k/200k/2M/20M
導通チェック	ブザー	ブザー	LED(x1レンジ兼用)
HFE測定端子	あり	あり	なし

アナログテスターの抵抗測定レンジの注意事項

抵抗測定レンジのスペックだけでは気づけない注意点がある。それは測定時に流れる電流である。

抵抗レンジ	x1	x10	x100	x1K	x10K
測定最大値(Ω)	2k	20K	200k	2M	20M
測定時に流れる最大電流	150mA	15mA	1.5mA	150uA	60uA
解放電圧	3V				9V

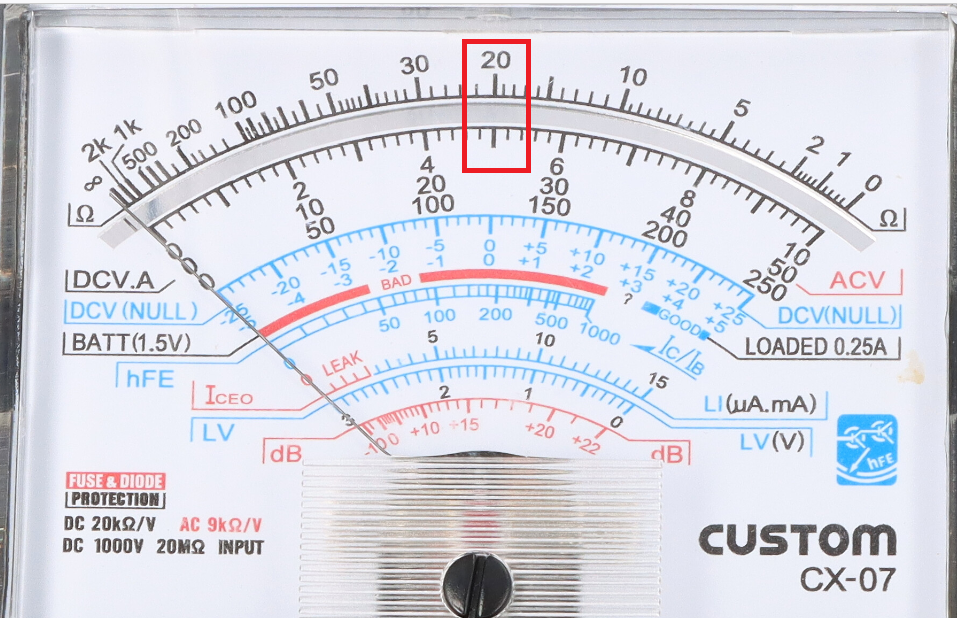

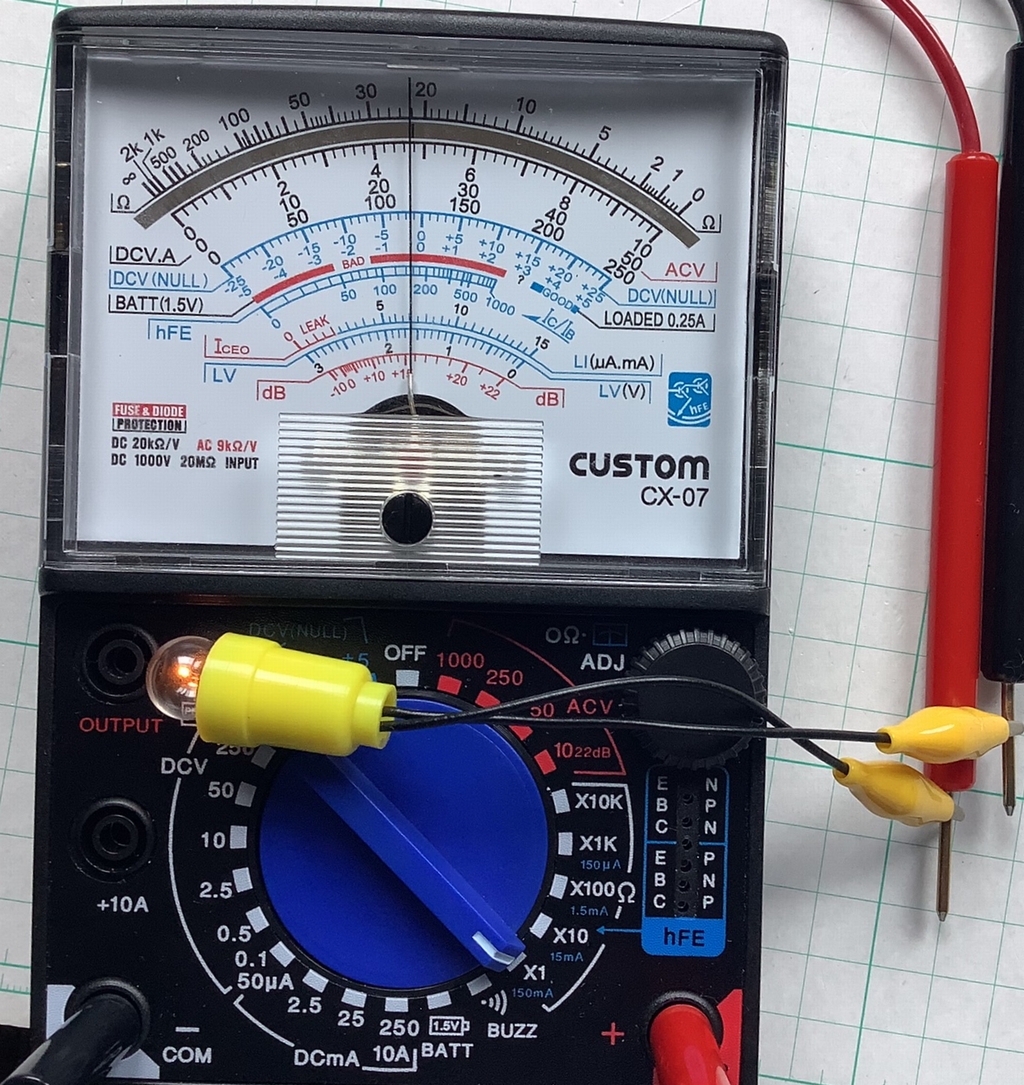

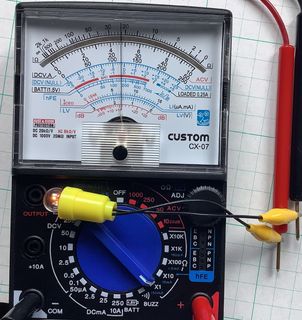

例えばx1レンジでLEDを測定したりすると最悪壊してしまう可能性もあり。また導通チェック時も同様に3V-150mAが流れるのでIC回路で使用するには躊躇する。例えば豆電球(2.2V 0.11A)をx1レンジで測定すると光っちゃいますから。
しかし利点もあってスイッチやリレーの接点などを確認するときは接触が甘いかどうかをしっかりと確認する事が出来る。
