2024/09/01(日)Aitendo 電源トランス T10W-100C3-EI4824Aについて正誤表

パーツ

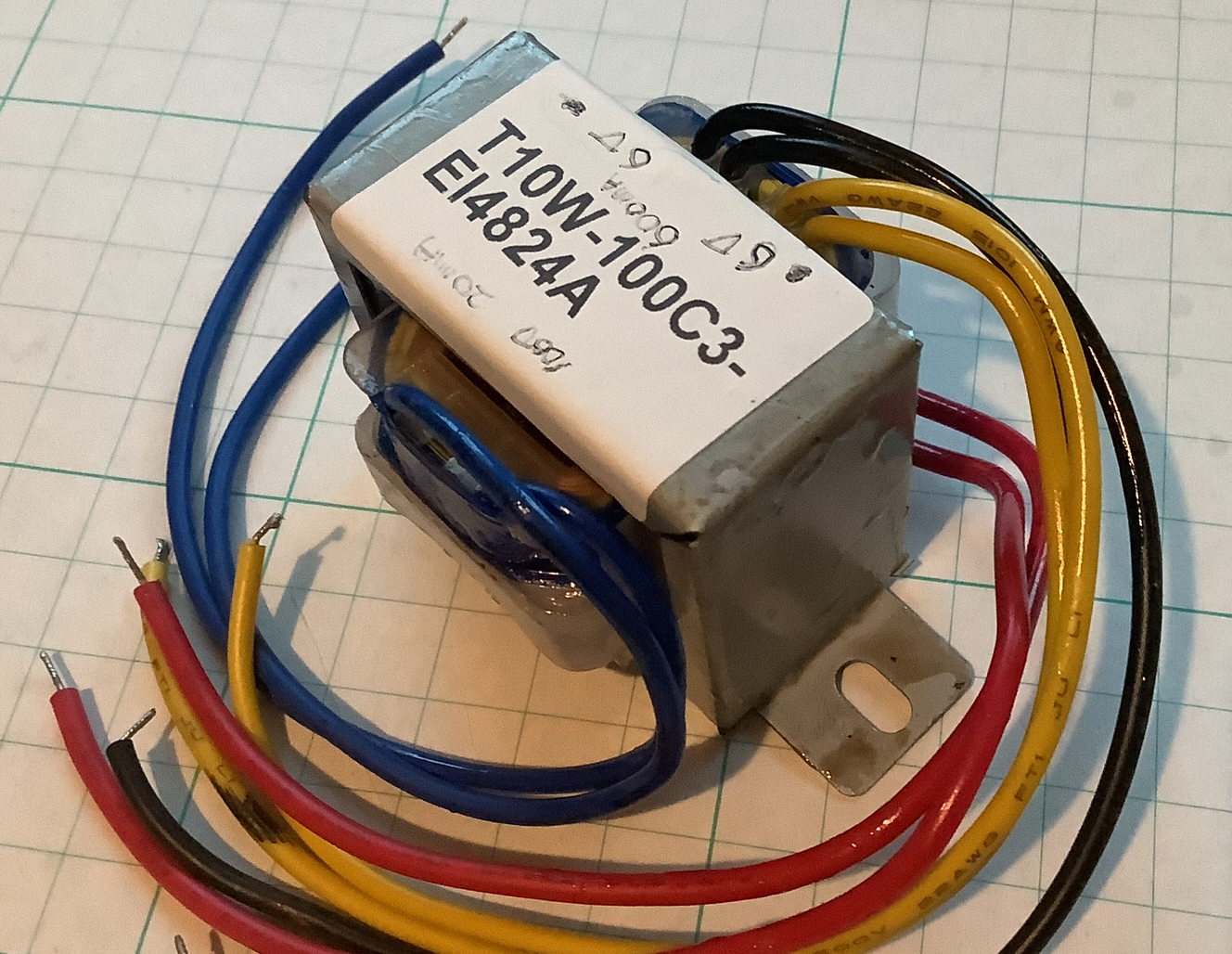

商用の100Vを絶縁する為に 100V:100V の小型トランスを探していたところ、いつものAitendoさんに手ごろな物があったので購入してみた*1
このトランスのスペックは 100V-20mA 6.3V-600mA 6.3V-600mA と真空管を使った回路でも使えそうだ。
購入したトランスには説明書とかはなく、商品ページに詳細があるだけなのは何時もの事だが以下の様に記載されているがこれは間違っている(と思う)。100Vの引き出し線が２組み有るために間違いやすいのだろう。
一次側 青 100V
二次側 赤 100V 黄 6.3V 黒 6.3V
確認のため直流抵抗を測定してみると、青は290Ω,赤は50Ωであった。従って赤が一次側で間違いなかろう。試しに入力として青に100Vを繋いだ状態で黒を測定すると6.5Vであったが負荷を掛けると直ぐに3V程度まで低下してしまう。これを入力として赤に100Vを繋ぐと電圧の低下が見られなかった。

正しいと思われるAitendo T10W-100C3-EI4824Aの端子引き出し表

T10W-100C3-EI4824A

赤入力AC 100V
青出力AC 100V 20mA
黄出力AC 6.3V 600mA
黒出力AC 6.3V 600mA
もしかしたら真空管回路で使うならば、もう一つ大きいサイズのT20W-170C3-EI5725Aの方がベターかもしれない。二次側が170V-40mAとなっている為、整流管を使わなければ古の並四トランス相当だ。この商品紹介ページでは赤が一次側と記載されている。
