2022/01/22(土)100均で売っている片耳イヤホンの内部

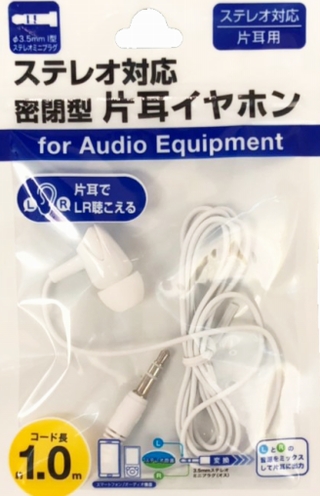

ステレオ対応片耳イヤホン
iPadのお供に便利そうなイヤホンを見つけて購入（１００円）けれども音が悪すぎる。低音がボンボンと強調され、音域のバランスが悪く聞いていて疲れる。内部はどうなっているのだろと分解して写真を撮ってみた。

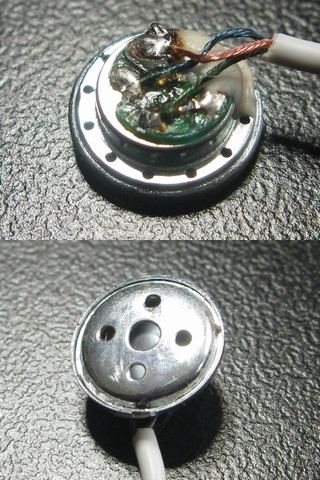

分解した結果
よく見ると小さなチップ抵抗らしき物が見える。抵抗値を測定すると
- GND-L(42Ω)
- GND-R(42Ω)
- L-R(24Ω)

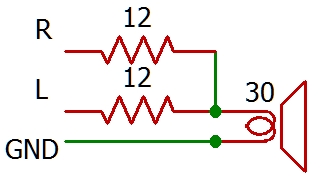

である。そこで想定される回路は多分こんな感じ。
