2023/06/03(土)カラーコードを読み間違えやすい抵抗

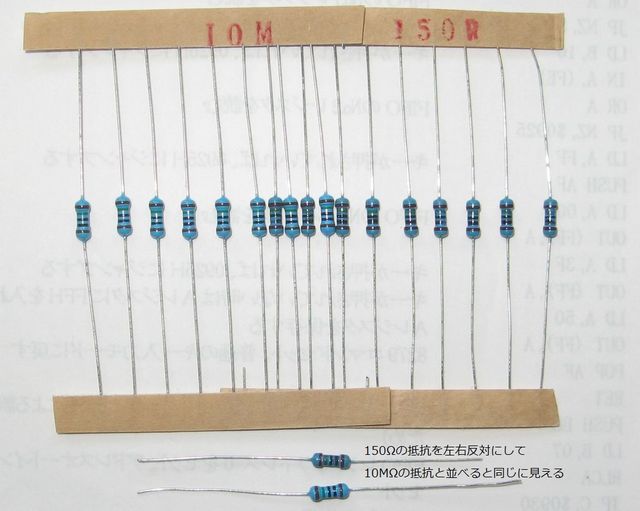

150Ωと10MΩの抵抗のカラーコード
Amazonで購入した安価な抵抗の詰め合わせ。150Ωと10MΩの抵抗だけれど、抵抗なので極性は無いが、カラーコードを読み取る向きはある。一番安い金属皮膜の誤差1%だけれど、誤差5%や10%のカーボン抵抗の方がカラーコードは見易い。
1%抵抗の場合
| 150Ω | 10MΩ |
|---|---|
| 茶緑黒黒茶 | 茶黒黒緑茶 |
5%(10%)抵抗の場合
| 150Ω | 10MΩ |
|---|---|
| 茶黒茶金(銀) | 茶黒青金(銀) |
Amazonで購入した安価な抵抗の詰め合わせ。150Ωと10MΩの抵抗だけれど、抵抗なので極性は無いが、カラーコードを読み取る向きはある。一番安い金属皮膜の誤差1%だけれど、誤差5%や10%のカーボン抵抗の方がカラーコードは見易い。
