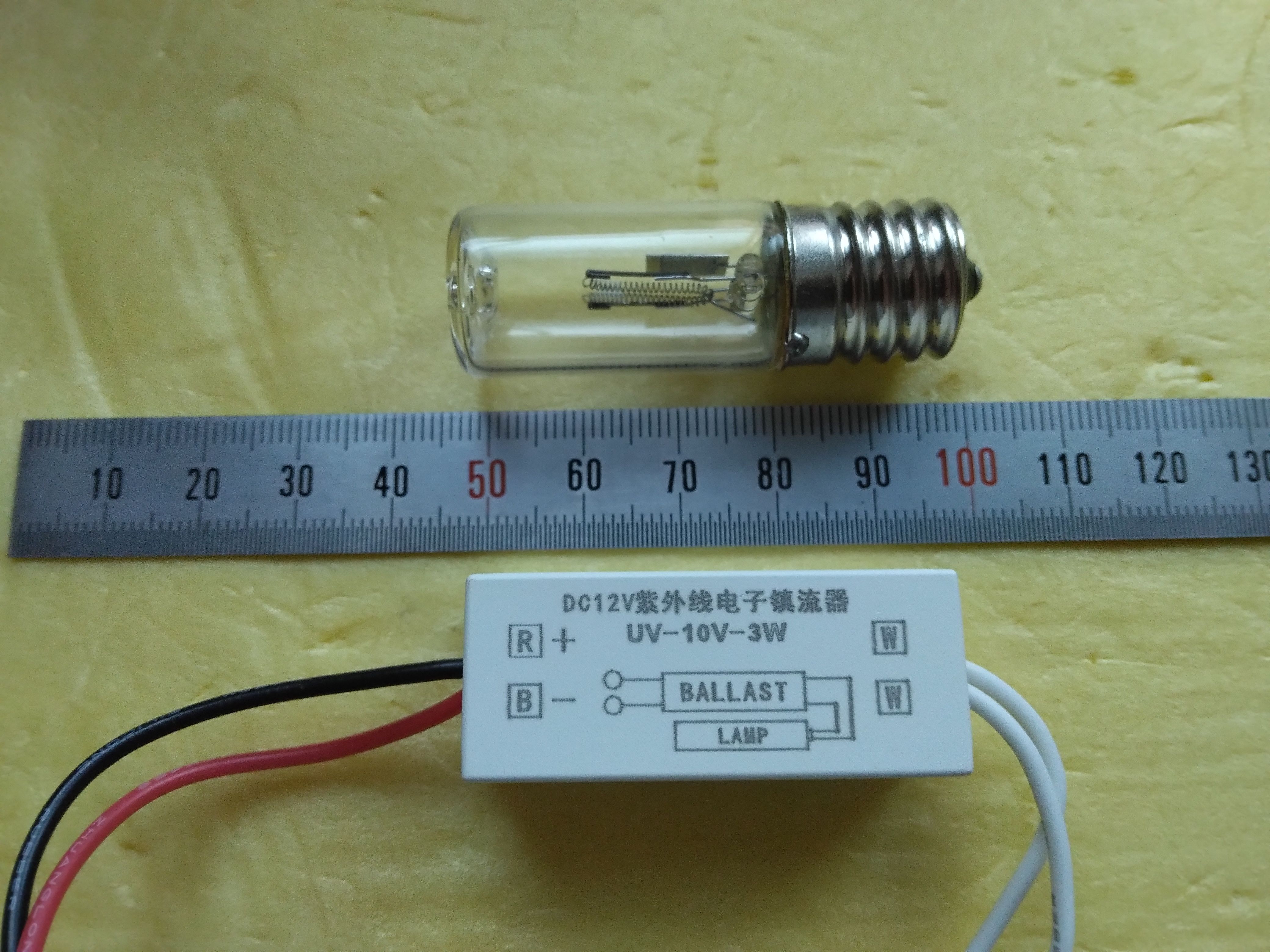

2026/02/15(日)DC12Vで動作する3W E17 UVCランプ(GTL3)とバラスト回路
一般的な直管蛍光灯と違いE17ソケットに入る2端子構造と小型のバラスト(インバータ)がセットになっている。
このランプ単体で探すと*4楽天やAmazonでも見つかりシューズキャビネット、クローゼット、冷蔵庫や水槽の殺菌用となっている。またオゾンレスタイプ(185nmのカットフィルタ付き)もある様だ。
このランプの正しい品番は分らないが紫外線殺菌 GTL3という名称で多くヒットし、ウシオ電機ではGTL3Gとしてカタログに存在している。

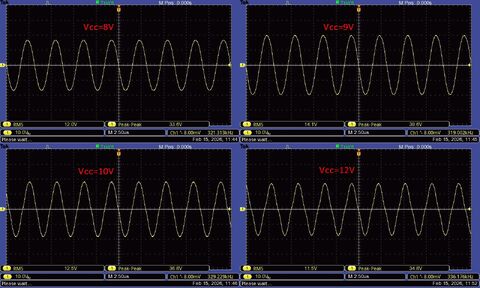

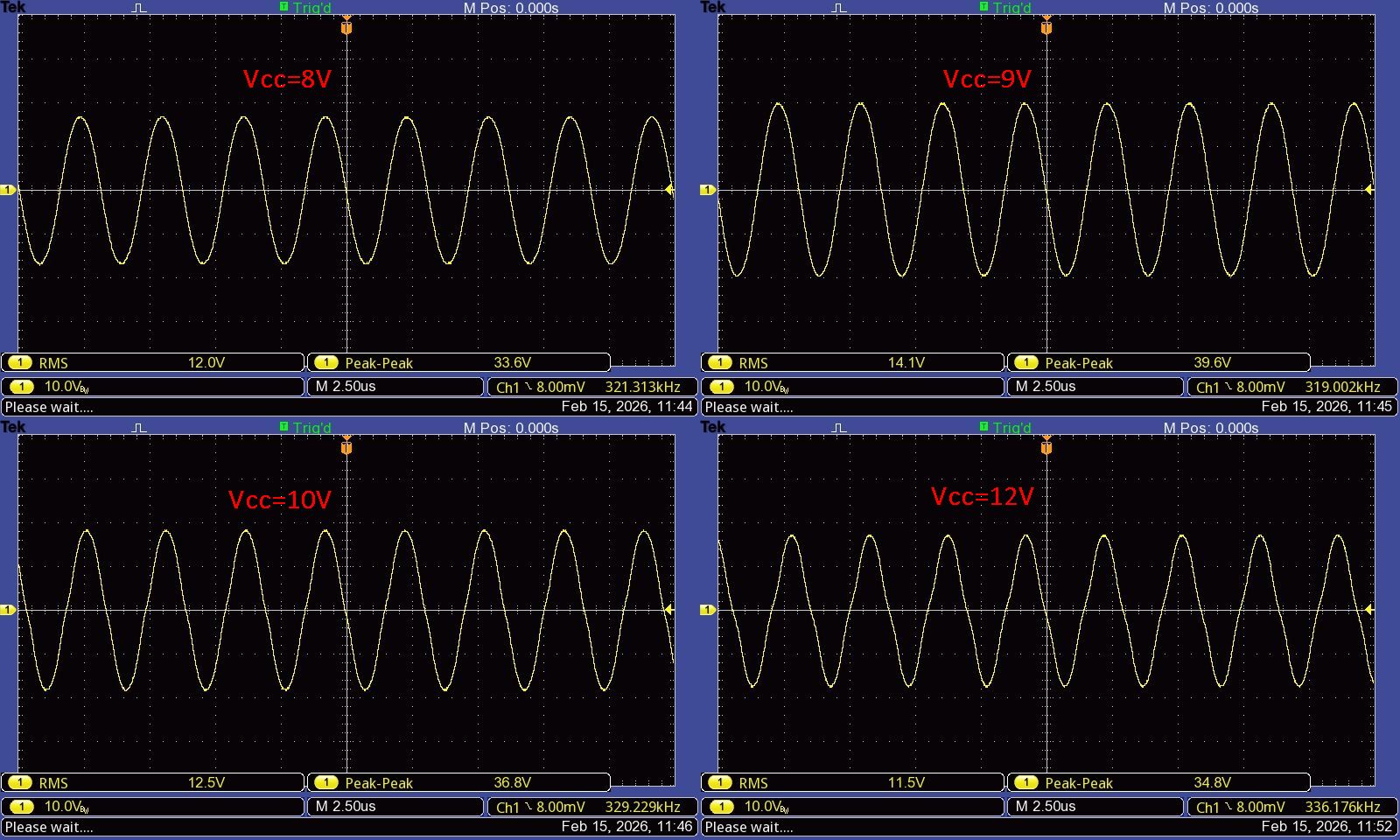

点灯状態でのランプ電圧を測定

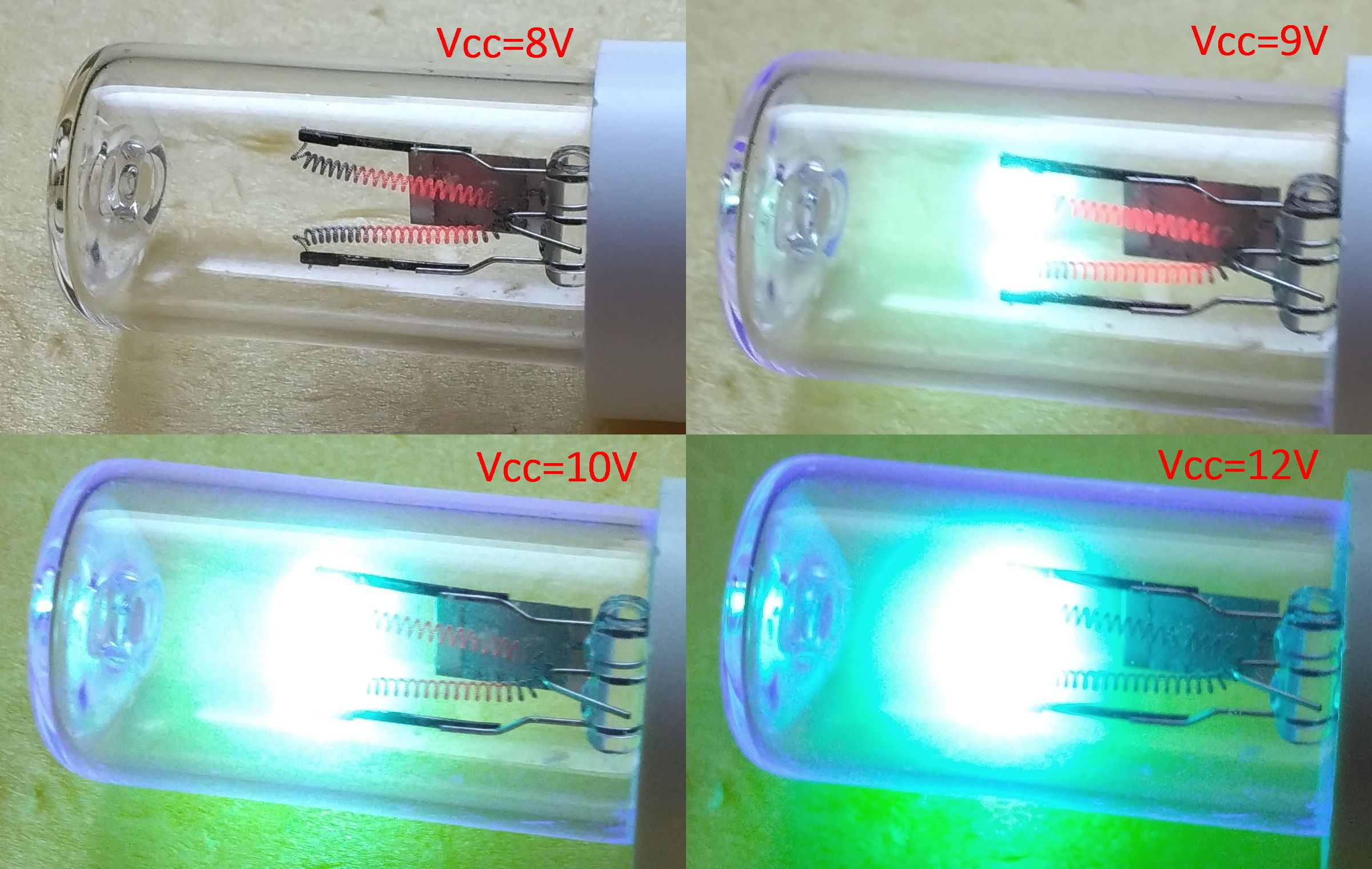

フィラメントに電流が流れ水銀蒸気が発生した後にアーク放電が開始するのは一般の蛍光灯と同じ原理だが簡素化されている。ランプ電圧は約11.5Vバラストは336KHzで正弦波を供給している。この時の入力電力は12V 335mAであった。そして少しオゾン臭がした。
| 電源電圧 | 電源電流 | ランプ電圧 |
|---|---|---|
| 8 | 334 | 12 |
| 9 | 370 | 14.1 |
| 10 | 340 | 12.5 |
| 11 | 335 | 11.8 |
| 12 | 335 | 11.5 |

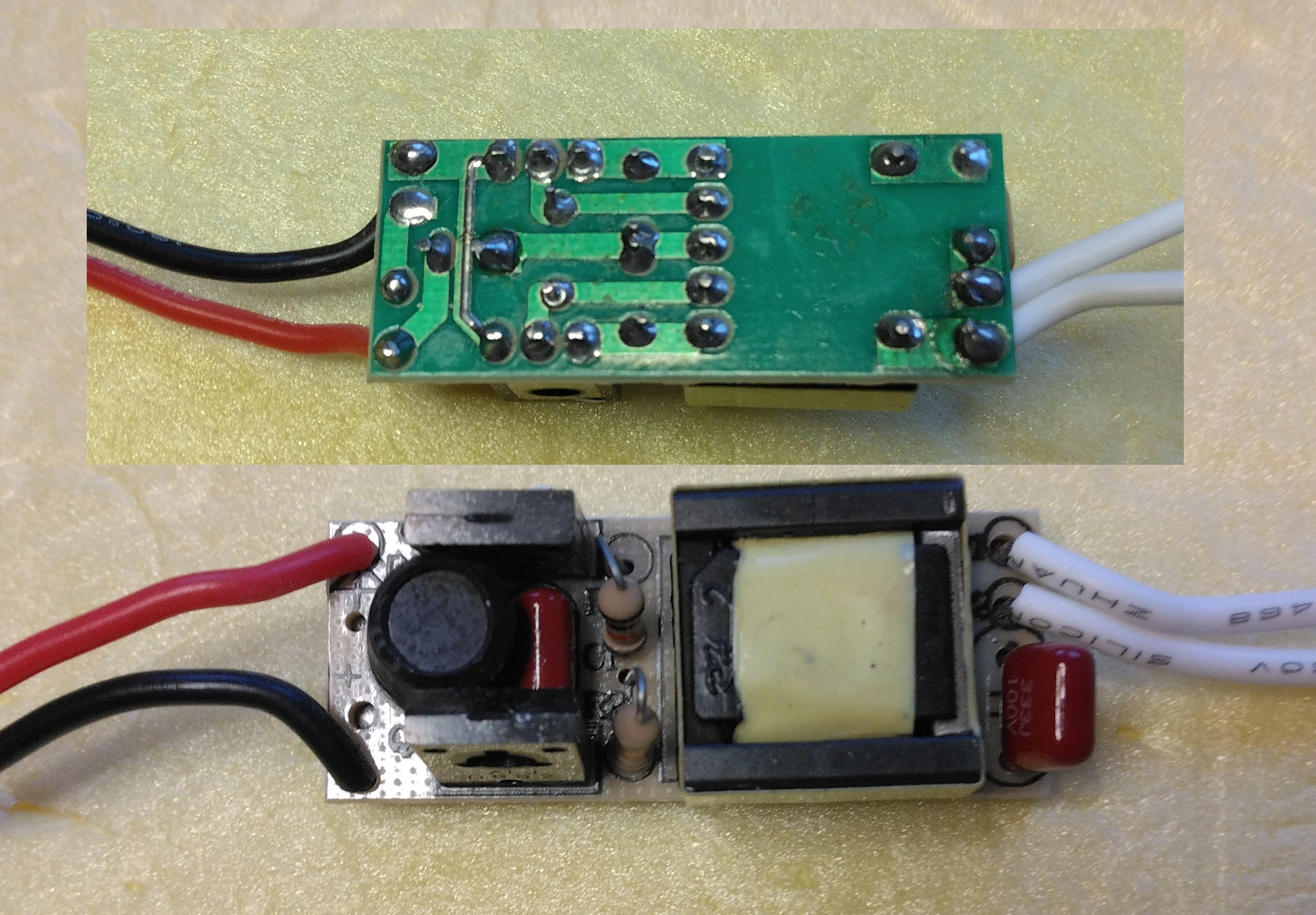

バラストの内部と回路図
内部はトランジスタとトランスを使ったプッシュプルインバータである。使われているトランジスタは2SD882であった。
このバラストで一般的の直管殺菌灯を点灯してみた

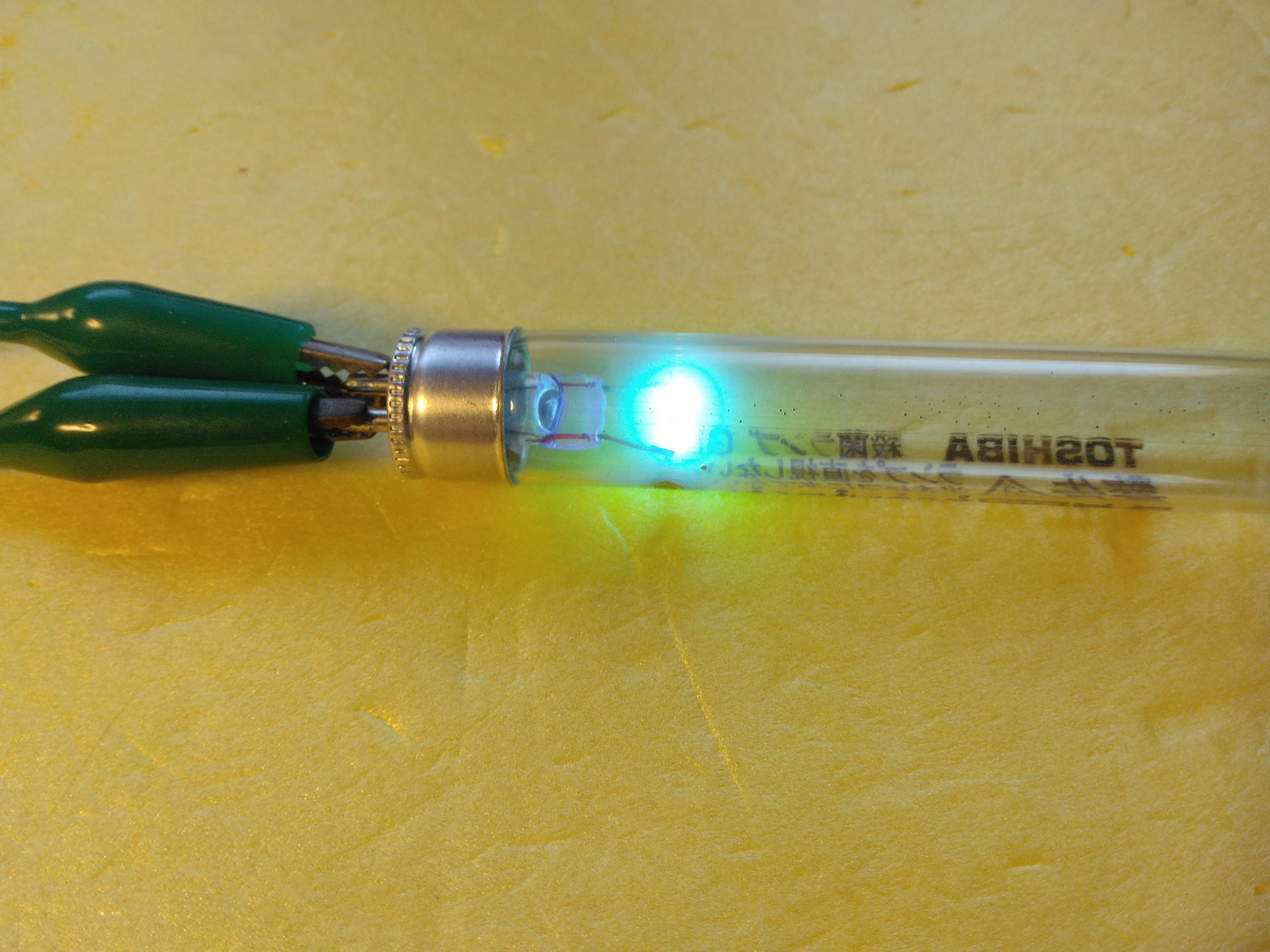

一般的な6Wの直管殺菌灯をこのバラストに接続したところ放電が開始して写真の様に片側だけで点灯した。20Wの蛍光灯も試してみたが点灯しなかった。両端の抵抗値が低い為、ヒータを赤熱出来なかった為と思われる。
| ランプ種類以 | ヒータ抵抗値 |
|---|---|
| 3W UVランプ | 16.5 |
| 6W 直管殺菌灯 | 18.7 |
| 20W 直管蛍光灯 | 3.3 |
