MCS48(8048)マイコンのページ

クラップ発振回路

最近は手を動かしていない。その割りにネットの通販でパーツを物色したり、オークションを詮索している。今日はブレッドボードで何か作ってやろうと思い、さて何がいいかなぁと考えるがアイデアが浮かばない。パーツボックスを漁っていると前に購入しておいた4mHの小さなマイクロインダクタを見つける。レフレックスラジオ用にマルツ電波で買ってきたままの状態だった。

パスコンでよく使われる0.1μFと組み合わせると共振周波数は約8KHzだ。なら発振回路を作ろうと思いつき、クラップ発振回路を組むが上手くいかず、一旦これは諦めて「金属探知機　回路図」でググる事とする

驚愕の簡単回路

どうも、発振回路というとFMワイヤレスマイクで使う、変形コルピッツ回路とディップメータで使われるクラップ発振回路しか思い浮かばなかったが、こんな簡単な回路で発振するとは今まで知らなかった。目から鱗だ。教科書に書かれているコルピッツ発振回路の基本形に抵抗を一本足しただけの単純な回路。

大人には聞こえない

計算上は可聴周波数範囲のハズだからと、クリスタルイヤホンを繋ぐが音は聞こえない。・・・・・

いや隣にいた６歳になる娘が反応している。「なんかイィーって言ってる」と・・・

まさか？家の古いあてにならないオシロを繋ぐと確かに発振している。そう回路図を見ると判るがコンデンサで分割されているので発振周波数は予定の倍の15kHz前後なのだ。このくらいの周波数になると大人では聞こえずらいのである。クリスタルイヤホンを耳に当てると確かに高い音が聞こえる。しかし隣にいる娘はイヤホンを耳に入れなくても十分に聞こえるらしい

しかし発振波形はお世辞でも綺麗とは言えないが。

弛張発振回路

前回作ったLEDフラッシャーには納得できないまま過ぎたが、「エレ工房さくらい」さんのページに１．５ＶＬＥＤフラッシュキット（商品番号２５０Ｋ－０００６）を発見して驚愕。

こちらで用いている弛張発振回路も有名。なぜ前回は、自分の中では昔から使っているこの弛張発振回路を思い出せなかったのかと。

そこで追試を早速行う。オリジナルは３石だが、これを２石に変更し発振定数は最初に見つかった1.5MΩ（なにせ10MΩなんてやたらとパーツ箱にあるとは思えない。）と0.1μFとしてとりあえずブレッドボードに向かうがあえなく撃沈。なぜか発振せず。が、C945のベースを指で触ると発振が起こるというアナログにありがちな不思議な現象に遭遇。

そこで、なんとか10MΩを探すべくありったけの箱をひっくり返し探し回ると偶然にも発見（夜の１１時に10MΩが見つかることが驚きだが）

で、定数をオリジナルの10MΩとするとこれがスンナリと発振を繰り返す。

弛張発振回路の奥深さ

ところで、同じ回路でA733のコレクタ負荷をスピーカーに変えると、10KΩだろうが1.5MΩだろうが発振を起こす。この回路は昔から自分が慣れ親しんだ物だから当然だが、負荷を純抵抗にしたとたんこんなにてこずるとはトホホ。本当は1MΩと1μFとか100KΩと10μFというありがちな部品定数にかえたいんだけれどなぁ。

新たなる疑問が

回路を元に戻して、暫くLEDがピカピカするのを眺めていて（既に時計の針は０時を過ぎている）何気にパスコンのつもりで電源に100μF程度のコンデンサーをパラってみると発振周期が早まる事を発見。同時にLEDの光り具合も暗くなるのはなぜ？

ブレッドボード配線だから？それとも電源インピーダンスの影響？再び眠れない日々が続く・・・

１月３１日（解決）

上記のパスコン問題は解決した。LEDとA733の間の電解コンデンサーの容量を47μFに減らすと、パスコンの有無によって動作が変わる問題が解決した。やはり「エレ工房さくらい」さんのオリジナル回路にある３石目のバッファーには意味があったのだ。はぁー奥が深いなぁ。

デジタル温度計

DS18B20 DS1822で

こんなボードとか

こんな温度計

を苦労して作ったが、近所の１００円ショップに行ったらデジタル温度計が売っていた。

どうせ、精度は良くないだろうと思いきや、なんのなんの誤差０．２度程度ではないか！まっDS18B20だって誤差０．５度あるわけだから、どっちのほうが正しいか不明だが、日常的な使用には問題がない。LR44のボタン電池一個で動作するのが素晴らしい。この液晶パネルは裏側が透けて見える！。難点は温度変化の反応が鈍い。これは内部の温度センサーがケースの内部にあるからだろう。分解してみようかな。

FM1608 8K x 8 Parallel DIP 28

FM1808 32K x 8 Parallel DIP 28

古いS-RAMと差し替えるだけで、バックアップ不要で電源OFFでもデータを保持するデバイス。でもSTACKを置くのは可哀想かな。

FRAMはRAMTRON社の登録商標。広くはFeRAMと表記される。

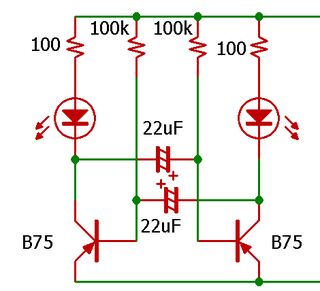

[ラジオ]ゲルマニウムトランジスター

古いパーツボックスから現れた物。全体的に色がくすんでいるが未使用の品だ。なぜか2SB77だけはピカピカに光っている。他にも幾つか見つかったが、サビが出ていて品番が読めない状態の物が多い。パーツ屋では殆ど見かけなくなったが、オークションサイトには大量に出回っている。懐古趣味な人向けだね。そういう自分も２石レフレックスとか大好きですが。

2SA77 RF Ge.D 東芝 18V 5mA 55mW fab=110MHz

2SA100 RF Ge.D 松下 40V 10mA 70mW fab=20MHz

2SA104 RF Ge.D 松下 40V 10mA 70mW fab=50MHz

2SA476 RF Ge.D 東芝 18V 10mA 55mW fab=65MHz

2SB77 PA Ge.A 日立 25V 100mA 150mW HFE=85

2SB156 PA Ge.A 日立 16V 300mA 150mW HFE=70

2SB187 PA Ge.A 三洋 25V 150mA 200mW HFE=80-120

2SB220 PA Ge.A NEC 30V 200mA 225mA HFE=50

2SB324 PA Ge.A 松下 32V 1A 200mW HFE=53

[ラジオ]トランスのデータシート

トランジスタラジオに欠かせないのがトランス類だが、音声部分のトランスといったらサンスイである。詳細なデータシートをPDFで入手できる。今でも現役である事が素晴らしい。プッシュプル用のドライバートランスST-22,ST-25や出力トランスのST-32,ST-45はお馴染みだ。

また、JARL(日本アマチュア無線連盟)のページにはHTML化したデータシートがある。折角の古いトランジスターを活かすにはやっぱりトランス駆動じゃないとね。
