2022/12/18(日)2SK241の代替 高周波用 MOS-FET SANYO 2SK544

パーツ
我が家にはトランジスターのストックは大量にあるが、FETとなると数本しか手持ちがない。ラジオ回路でよく使われた2SK192や2SK241もまだ入手可能らしいので今のうちに仕入れしようと思いネットを捜しまわた挙句、代替品のSANYO 2SK544を安く入手。まぁ私の場合は精々ラジオでしか使わないので秋月で売っている海外品でも良いハズなんだけれども、やっぱり国産が良いなぁ。
コメント（0件）

2022/01/22(土)100均で売っている片耳イヤホンの内部

パーツ

ステレオ対応片耳イヤホン


iPadのお供に便利そうなイヤホンを見つけて購入（１００円）けれども音が悪すぎる。低音がボンボンと強調され、音域のバランスが悪く聞いていて疲れる。内部はどうなっているのだろと分解して写真を撮ってみた。

分解した結果


よく見ると小さなチップ抵抗らしき物が見える。抵抗値を測定すると

  • GND-L(42Ω)
  • GND-R(42Ω)
  • L-R(24Ω)

である。そこで想定される回路は多分こんな感じ。


コメント（1件）

2021/04/09(金)8048マイコンと直結可能なデバイスを調べてみた

8048パーツ

8CHトランジスタアレイ

秋月電子さんのページには8CHトランジスタアレイとしてTD62083とTBD62083の両方が売っている。この2つの違いはTD62083がダーリントントランジスタでTBD62083がMOSトランジスタ。入力PINに流れる電流が異なる。データシートから読み取るにTD62083は2.7V/1mAでTBD62083は2.5V/0.1mA。8048の出力はCMOSでは無くHレベルの出力電流はとても少ない(VoH=2.5V/-50uA)。試して見たいなぁ。

23LC512 SPI SRAM

同じく秋月さんに23LC512が売っている。これはSPIインターフェースのSRAMでこれも8048に接続して使用出来そう。SPI通信なら同期通信なのでソフトウェアでなんとでもなる。問題なのは8048にはUARTが無いので非同期シリアル通信を効率よく裁けないことだ。SPI通信のUARTデバイスだとMAX3100があるけれど入手は難しそうだな。

コメント（0件）

2018/02/25(日)ニュー秋葉原 小澤電気商会で購入したストロボ部品

パーツ雑談

小澤電気商会

既に閉店してしまったが、懐かしい小澤電気商会さんでストロボ部品を購入した時に頂いた簡単な資料が見つかったのでアーカイブしておこうここで肝心要のトリガー管?はなんていう部品なんだろう。永遠に入手不可なんだろうか。

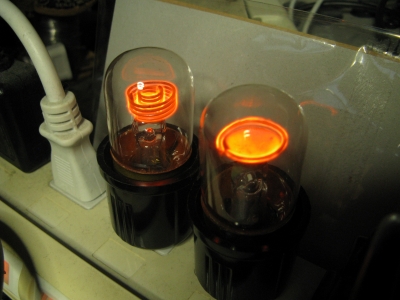

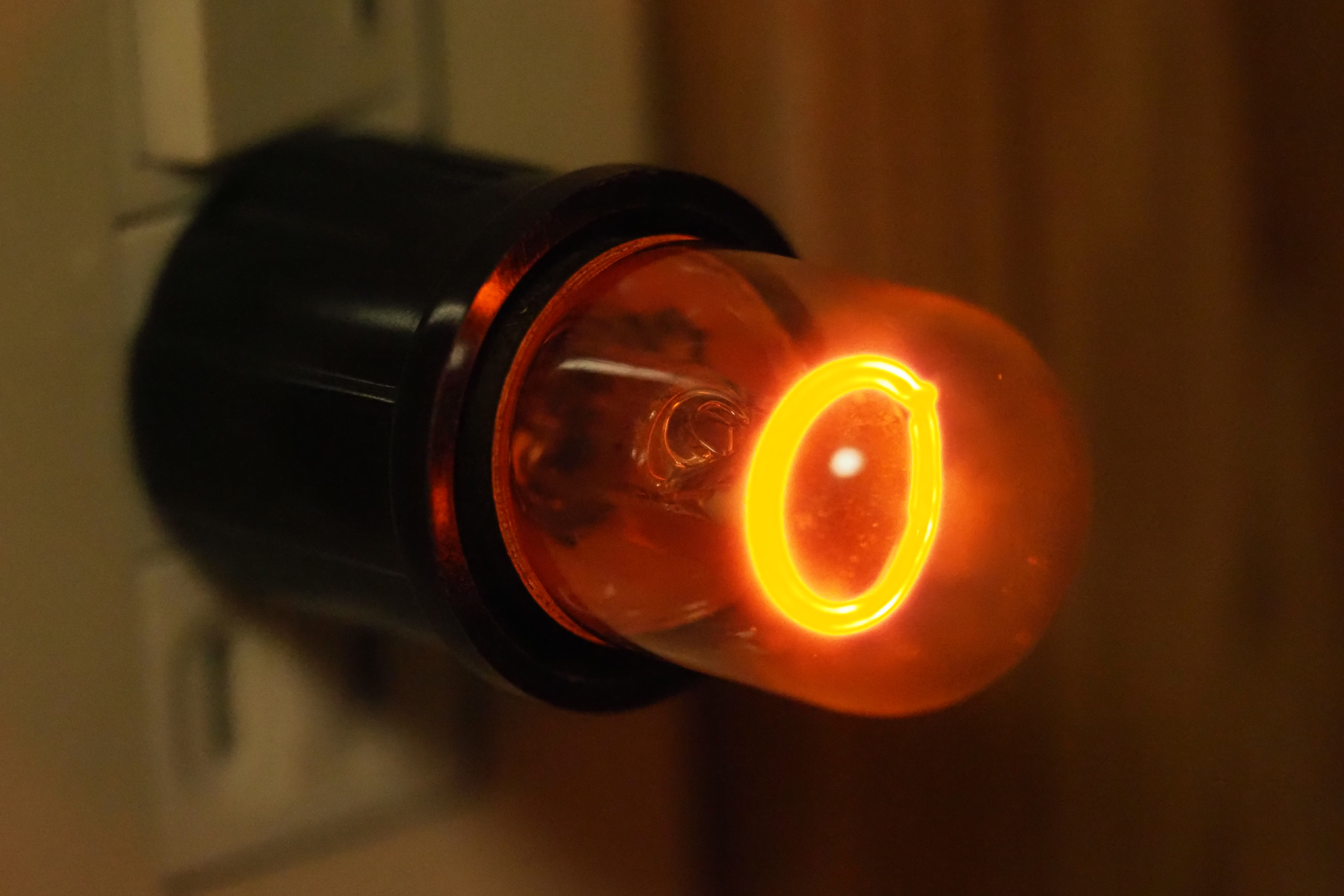

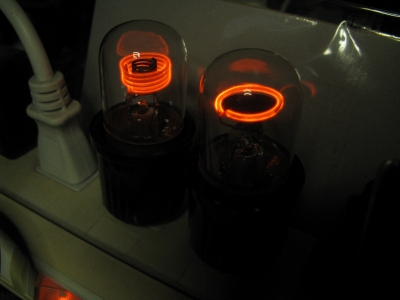

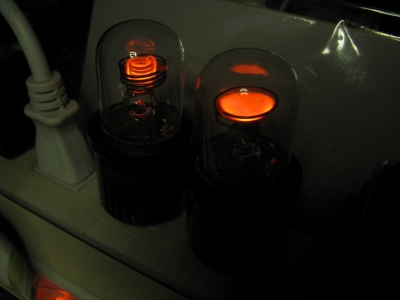

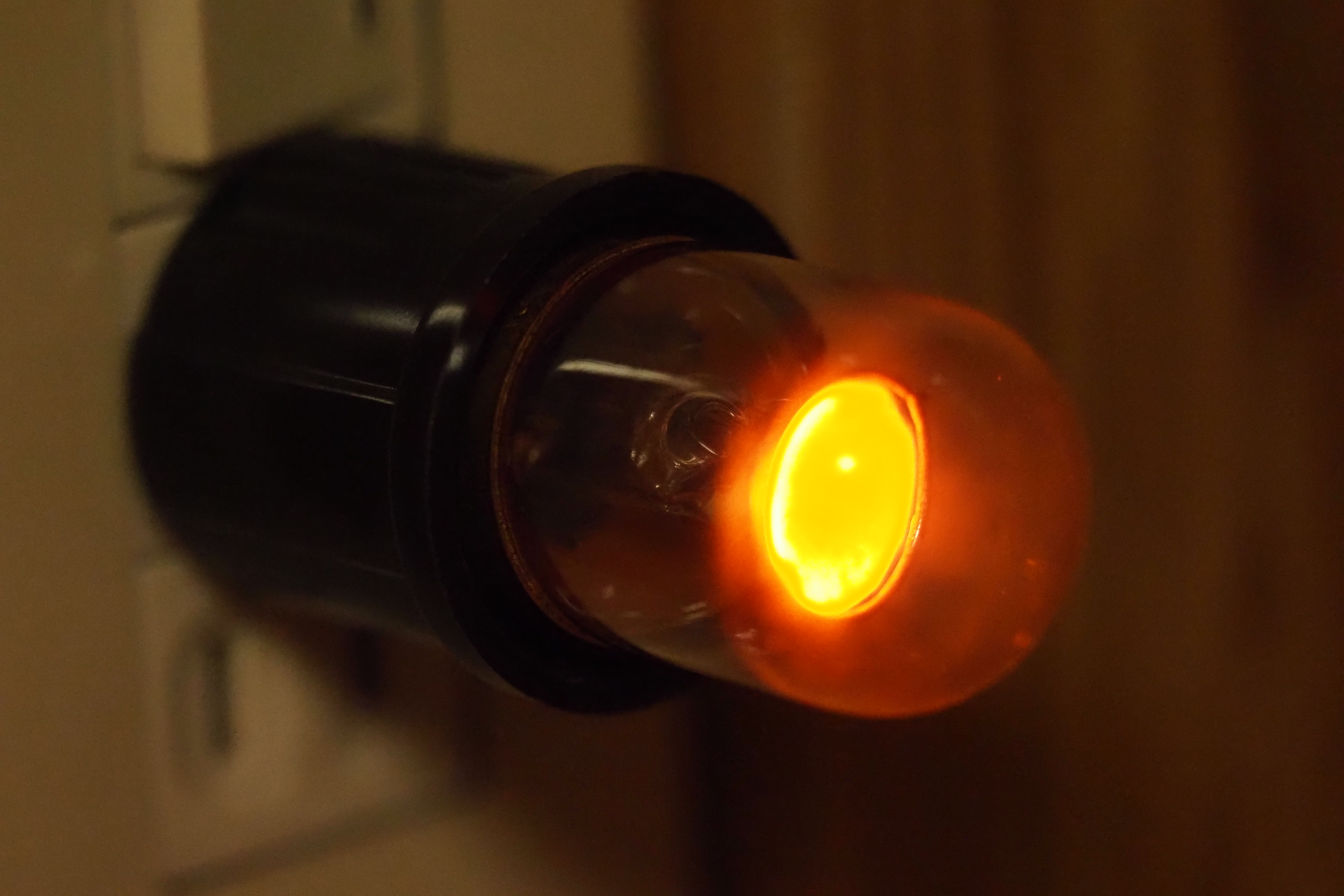

AC100V シグナルライト 小澤電気商会

秋葉原電気まつり

懐かしい

秋葉原電気まつり 抽選券

フラッシュランプの極性

このページやミヤタエレバム及びウシオ電機のWebページも参考になる。


2023/01/12 追記

秋月電子でキセノンフラッシュランプとトリガーコイルの取り扱いが始まった模様。探しきれなかったキセノンランプのアプリケーションノートなども入手可能。

コメント（0件）
