MCS48(8048)マイコンのページ

秋月電子さんのページには8CHトランジスタアレイとしてTD62083とTBD62083の両方が売っている。この2つの違いはTD62083がダーリントントランジスタでTBD62083がMOSトランジスタ。入力PINに流れる電流が異なる。データシートから読み取るにTD62083は2.7V/1mAでTBD62083は2.5V/0.1mA。8048の出力はCMOSでは無くHレベルの出力電流はとても少ない(VoH=2.5V/-50uA)。試して見たいなぁ。

23LC512 SPI SRAM

同じく秋月さんに23LC512が売っている。これはSPIインターフェースのSRAMでこれも8048に接続して使用出来そう。SPI通信なら同期通信なのでソフトウェアでなんとでもなる。問題なのは8048にはUARTが無いので非同期シリアル通信を効率よく裁けないことだ。SPI通信のUARTデバイスだとMAX3100があるけれど入手は難しそうだな。

コメント（0件）

2018/12/31(月)2KByteのEEPROM 再び(AT28C16)

8048

AT28C16が中国から届きました。12/9にeBayでオーダ、本日、大晦日の夕方にポスティングされていまた。２個で送料込み￥２００－です。

さっそくプログラムを書き込んでボードに挿して動作確認が取れました。

DateCodeが1803ってATmel(Microchip)はまだまだ現役なんでしょうか？このデバイス。

コメント（0件）

2012/09/14(金)Intel D8755A 2KB UV-EPROM and I/O

80488051

intel 8755 D8755Aが４本も手に入りました。嬉しい。後は、8085で行くかそれとも8035で行くかだ。

コメント（0件）

2007/05/26(土)8048(8748)でバーサライタ

8048

バーサライタ

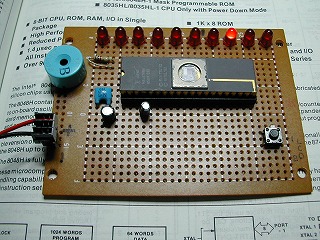

こんどは前回のバーサライタのフォントを10dotにしてみた。8048とLEDが１０個の簡単なボード。

みやこ

しかし、これの写真をデジカメで一人で撮るのは至難の業だ。１２０枚撮ったうちの割と写りの良い２枚を記念に。

furifuri_miyako.lst

ソースリスト

コメント（1件）

2007/05/20(日)ニノミヤ，ついに事業廃止

8048雑談

ニノミヤ，ついに事業廃止

つい一ヶ月程前に始めて、日本橋の「ニノミヤパーツランド」に行ってきたばかりだが、ニノミヤ自体が廃業されるそうです。パーツランドは６月１０日に閉店らしいので、もう一度日本橋へ出かけないと。あそこにしかないパーツがごまんとあるからなぁ。京都の寺町店もきっともうないのだろうか。

ニノミヤからのリリースとスラドの記事

6MHzの発振子

8048のノーマルバージョンは基本クロックが6MHzなんですが、巷によくあるセラロック(セラミック発振子)は4M,8M,10M,12Mはあるけれど6MHzってなかなかないんです。

この写真の物は日本橋の共立電子でパーツケースの底の方に残っていた怪しい物で最近購入した。以前に京都の寺町通りにあったニノミヤで水晶発振子を購入したことがあって、もっと買って置けば良かったなぁと後悔。

癒し

そんな訳で、このセラロックが使えるかどうか昔のボードで簡単なテスト。

２端子であるからコンデンサは内蔵されていないだろう。外付けのコンデンサなしの状態で約6.09MHzで無事発振を確認。テストプログラムはLEDが右から左へ、そしてまた右へと光が往復するだけの至極簡単な物だ。しばし眺めていると「やっぱりEP-ROMバージョンの8748は単純な作りが一番似合う」としみじみと思う。セラミックパッケージ。窓付き。そして40PinのDIPというスタイルがノスタルジーなんだと。また、これに使われている赤色LEDが年代物で物凄く暗い物なんです。最近の高輝度LEDとは色合いが違うのと、ビーム角が広い（というか正面から見ても全く眩しくない）為だろうか。そしてCPUを触るとほんのりと暖かい。癒しだな。これは。

led.lst

ソースリストはこちら
