2023/04/25(火)デジタルテスターの内部抵抗

電子回路
私が持っているテスターはもう何十年も前に購入した物ばかりだが、HIOKIのアナログテスター以外は一般に出回っている安価なデジタルテスターが２台。これで十分に事足りている。今回とある事でテスターの内部抵抗の影響があったので試しに測定してみた。
以下の表は、乾電池２本（３Ｖ）とテスターの間に抵抗を挟んで電圧測定した物。M-830Bだと結構ドロップしている事にビックリ。アナログテスターと違って内部抵抗が十分に高いと思い込んでいて今まで意識していなかった。
CDM-03M-830B
03.053.03
220k2.992.49
1M2.801.53
2.2M2.520.92
トランジスタ回路の固定バイアスだと2.2Mとかありうるので測定誤差が結構出る事が判った。ポケットテスターの方が一桁内部抵抗が高い。デジタルテスター選定のポイントは直流レンジと交流レンジが分かれている事が大事。

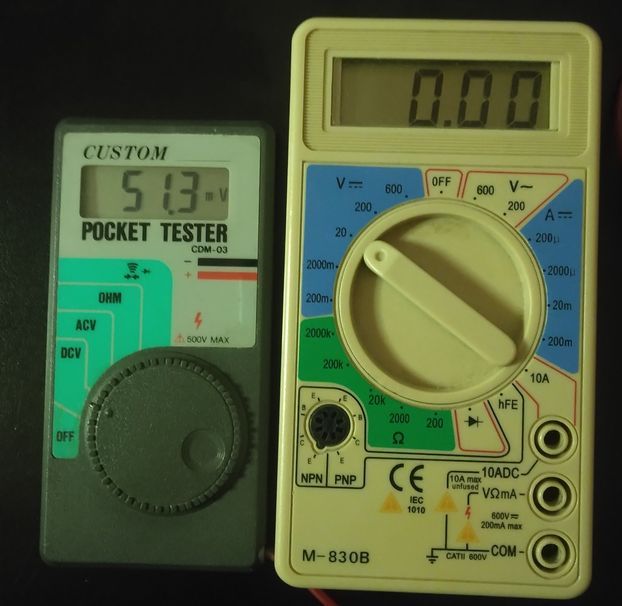

テスターの写真


カタログ記載の値：左：内部抵抗１２ＭΩ・右：内部抵抗１ＭΩ
