ゲルマニウムダイオードじゃない-1SV34と1N34A

2024/02/01(木)ゲルマニウムダイオードじゃない-1SV34と1N34A

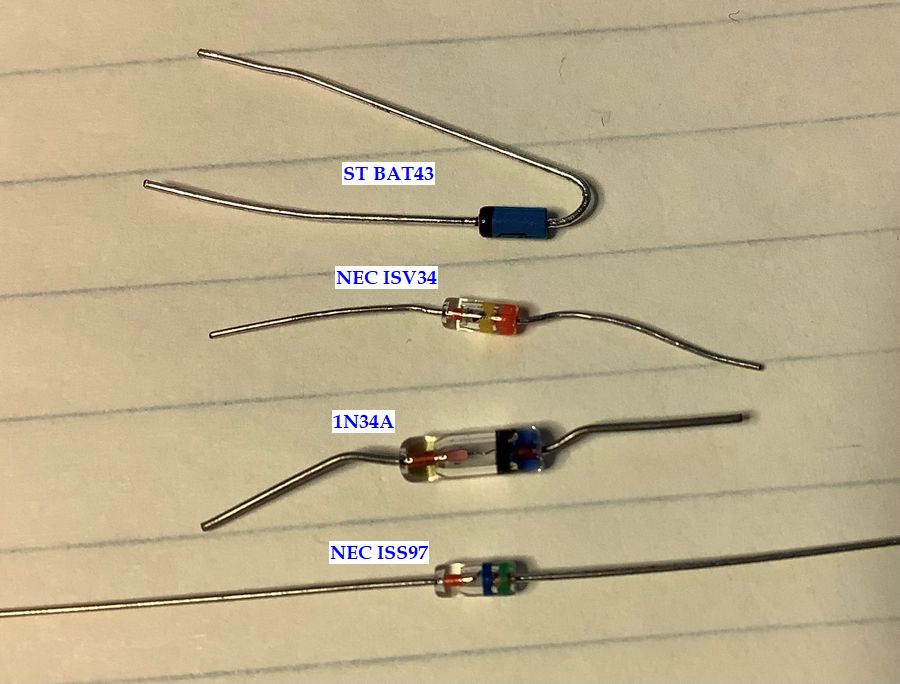

バラックで作ったラジオですが、もう少し音が大きくならないかと思案していた。そこでボードを観察していると部品の間違いを１年も経ってから発見。検波用のゲルマニウムダイオード1N34Aだとばかり思っていた部品が違っていて、これは1SV34*1という別物でした。古いパーツボックスには袋に入った状態で同じ物があり、そこにはマジックで1SV34と記載があった。これは検波用のゲルマニウムダイオードでは無いが外観も品番も似通っていて紛らわしい。パーツテスターで測るとVfが700mVと高い。

これを本当の1N34Aと交換しただけで音量が3倍程度にアップ！。試しに1SS97*2に交換しても同じように音量が改善された。
