MCS48(8048)マイコンのページ

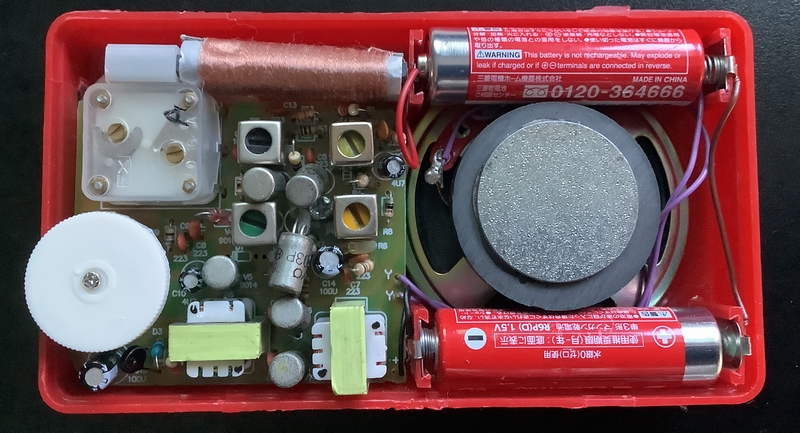

Aitendoさんより発売されているケース付きFMラジオきっと K-FM2003Aを購入(９００円)して組み立てて見た。TA2003P(相当品)とTDA2822M(NJM2073D)を使用し乾電池2本でスピーカを鳴らす事が出来る。TA2003PはFM/AM用のICだがFM回路のみを実装しておりシンプルで互換ICのテストベンチとして良さそう。このラジオにはAFC回路と高周波１段のプリアンプを付けているのが面白い。

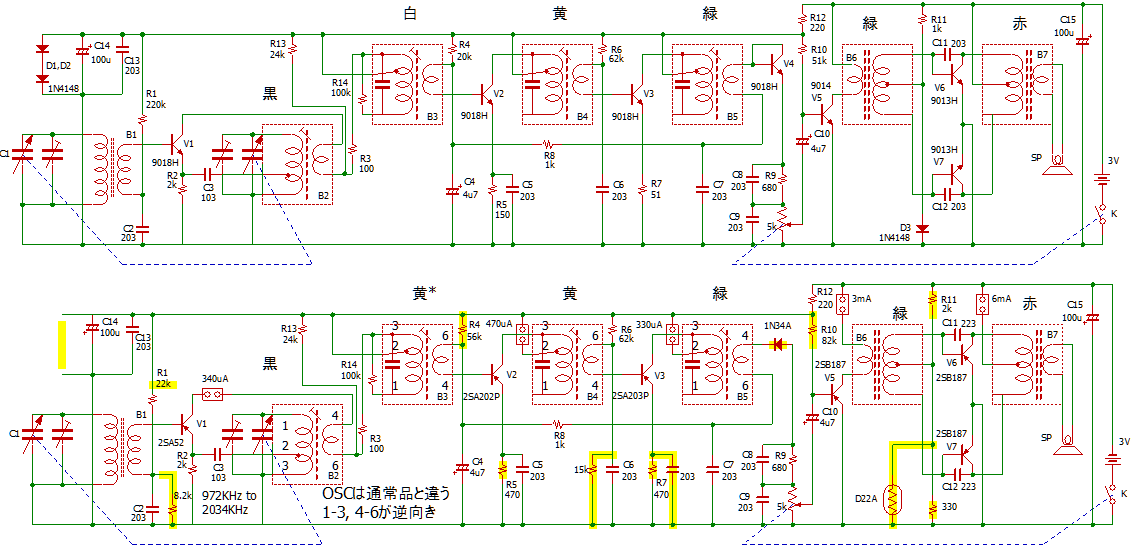

Schematic

コメント（0件）

2024/05/29(水)TA7642を試す Aitendo K-7642B AMラジオキットの作成

ラジオ

今回は Aitendoさんから単四電池1本で動作！AMラジオキットが届いたので組み立てた記録。組み立てキットが届くとワクワクするね。
TA7642のオリジナルは1972年にイギリスのFerrantiが開発。これのコピーはMK484/TA7642として各メーカから発売された。ピン配置を変えたものがLMF501/LA1050である。この辺りはトランジスタ技術2014年8月号に特集記事(超小型!3端子AMラジオの製作)がある。

コメント（0件）

2024/03/31(日)2SA52 ゲルマニウムトランジスタ使用２石スーパーラジオ-改造2

ラジオ

前回のラジオへaitendoさんから購入していたラジオ用周波数カウンターを装備。

コメント（0件）

2024/03/24(日)JLCPCBさんから基板到着-組立て

ラジオ

JLCPCBさんから綺麗な基板が届きましたのでゲルマニウムトランジスタ使用のスーパーラジオを組み立ててみた。

コメント（0件）

2024/03/21(木)JLCPCBさんから基板到着

ラジオ

２石スーパーラジオ用に中国のJLCPCBさんへ発注した基板が到着した。白レジストを選択した為に製作日数が４日程度要した上に週末を挟んだ為に発注から到着まで１０日を要して無事到着。基板の縁がとても綺麗に仕上がっていてバリ等が全くない。

コメント（0件）

2024/03/11(月)2SA52 ゲルマニウムトランジスタ使用２石スーパーラジオ-改造

ラジオ

バラックで作ったラジオだが元々ゲルマトランジスタ1石のスーパとしてブレッドボードに何の計画もなく組立たが余りにも音が小さいためバッファーとして簡単な抵抗負荷の増幅回路を追加した。しかしゲルマトランジスタでは大した成果が無かったがシリコントランジスタとする事で実用的な音量となった。そこで次のステップとしてIFTをもう一つ付加してゲルマトランジスタ2石でも実用になるのか試して見ようと思う。だがブレッドボードも手狭になったのと接触不良が割と多くてトラブルが多いので、これ以上のブレッドボードへの増築は諦めて基板配線に切り替えようと思う。

コメント（0件）

2024/02/01(木)ゲルマニウムダイオードじゃない-1SV34と1N34A

ラジオパーツ

バラックで作ったラジオだが、もう少し音が大きくならないかと思案していた。そこでボードを観察していると部品の間違いを１年も経ってから発見。検波用のゲルマニウムダイオード1N34Aだとばかり思っていた部品が違っていて、これは1SV34*1という別物だった。古いパーツボックスには袋に入った状態で同じ物があり、そこにはマジックで1SV34と記載があった。これは検波用のゲルマニウムダイオードでは無いが外観も品番も似通っていて紛らわしい。パーツテスターで測るとVfが700mVと高い。

コメント（0件）
